光纤对准系统

一、产品概述

艾博纳光纤对准系统采用先进的光学设计与高精度控制技术,专为光纤对接、精密校准和信号传输优化而设计。系统能够提供无与伦比的精确度,确保光纤对准时的最佳光学性能,广泛应用于光通信、激光系统、光学检测和实验室研究等领域。

二、功能特点

1. 多自由度精密调节:支持X、Y、Z三轴直线位移及θx、θy、θz角度调节,满足复杂光路对准需求。

2. 高分辨率与高重复定位精度:位移分辨率可达纳米级,重复定位精度高,适用于高耦合效率应用。

3. 多种反馈方式:支持光功率计反馈、相机视觉反馈或二者结合,实现快速、可靠的自动或半自动对准。

4. 兼容多种光纤与器件:适配单模光纤、多模光纤、保偏光纤及多种芯片和光学模块。

5. 稳定可靠的机械结构:低漂移、低振动设计,适合长时间测试与封装工艺。

6. 可扩展与自动化:可选配电动控制、软件算法与自动扫描功能,支持系统集成。

三、应用场景与领域

1. 光通信与数据中心:用于光模块、光收发器中光纤与芯片的精密耦合。

2. 集成光子学:硅光、氮化硅、磷化铟等光子芯片的光纤耦合与性能测试。

3. 光电子器件封装:激光器、探测器、调制器等器件的准直、耦合与封装。

4. 科研与实验室应用:非线性光学、量子光学、超快光学等实验中的光路精密对准。

5. 传感与测量:光纤传感器、干涉仪系统中的高精度对准与校准。

四、技术优势

1. 高精度:通过高刚性平台与精密驱动,实现亚微米级甚至纳米级对准能力。

2. 高耦合效率:结合实时反馈与优化算法,可快速达到并保持最优耦合状态。

3. 稳定性强:热稳定与低漂移设计,适合长时间连续运行。

4. 灵活配置:支持手动、电动及自动化多种配置,满足不同应用需求。

5. 易于集成:模块化设计,便于与测试系统、封装产线或真空环境集成。

五、典型型号及应用案例

型号

特点

应用案例

适用对象

手动光纤对准系统

· 操作直观

· 对准精度高

· 适合低频、非批量使用场景

· 单模光纤与集成光子芯片的初步耦合测试

· 激光器—光纤耦合效率验证实验

· 光学教学实验中光路对准与演示

· 新型光器件原理样机阶段的耦合验证

高校教学、基础科研实验室

电动精密光纤对准系统

· 重复定位精度高

· 可与功率计、相机形成闭环控制

· 适合科研与工程开发阶段

· 光通信器件研发中光纤与激光芯片的高精度耦合

· 硅光 / 氮化硅光子芯片性能测试

· 多通道光纤阵列与波导阵列的精密对准

· 长时间稳定性测试与老化测试平台

光通信与集成光子研发用户

自动化光纤对准与耦合系统

· 自动搜索最优耦合点

· 大幅提升生产效率与一致性

· 适合集成到自动化产线

· 光模块、光收发器的规模化封装

· 芯片级光电器件的自动耦合与检测

· 高一致性光纤阵列耦合生产线

· 光通信器件量产前的一致性评估

光模块封装与量产企业

高稳定科研级光纤对准系统

· 低热漂移、低机械振动

· 支持长时间稳定运行

· 面向高端基础科研

· 量子光学实验中单光子源与光纤耦合

· 超快光学与非线性光学实验

· 干涉仪与高精度光纤传感系统

· 微弱光信号探测与测量平台

高端基础科研与量子光学

真空 / 低温兼容光纤对准系统

· 适应复杂环境

· 高稳定性与可靠性

· 常用于高端科研平台

· 低温量子器件与光纤耦合测试

· 真空腔体内光学信号引出与耦合

· 半导体器件在低温条件下的光学表征

· 物理实验中极端环境光路对准

极端环境科研与物性测试

六、技术参数

类别

参数

对准精度

≤1µm

移动范围

X/Y轴:±10mm,Z轴:±5mm

光纤类型

SMF、MMF、特殊光纤

操作方式

手动/自动对准

电源要求

12V DC, 1A

控制接口

USB接口/RS-232

适用环境

温度:0°C–40°C,湿度:<80%

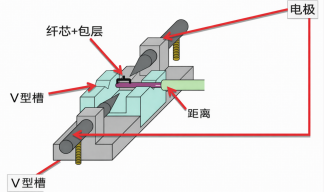

工作原理图

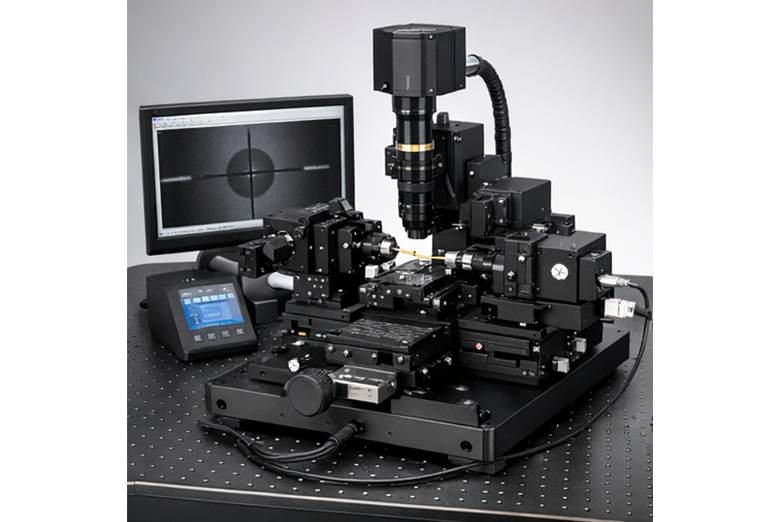

外观图
