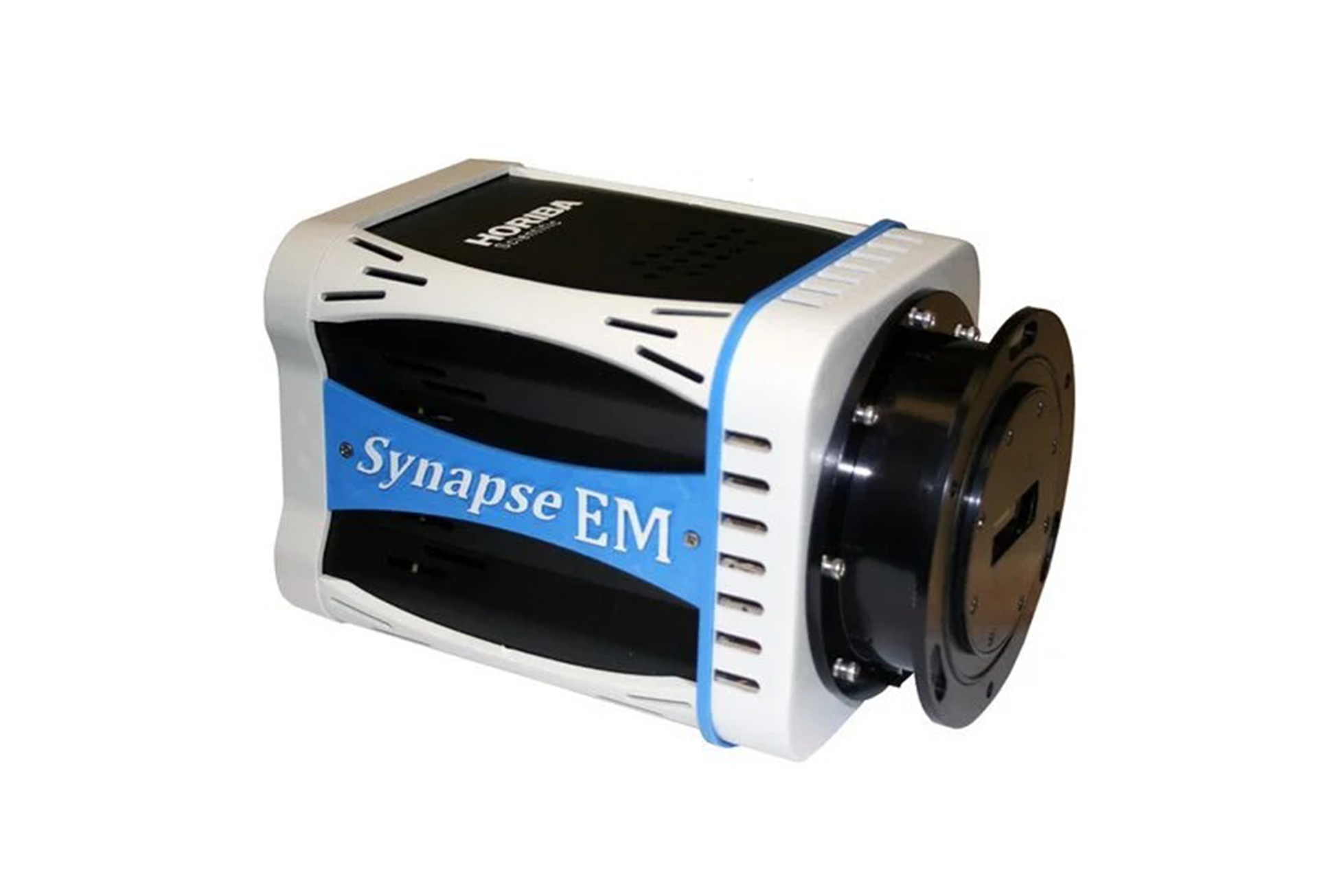

Synapse EM ：16W

型号

特点

适用对象

应用案例

Synapse EM-16W（标准科研型）

· 额定输出功率：16 W，连续输出稳定

· 电磁脉冲形式：支持单脉冲与重复脉冲

· 脉冲参数：脉冲宽度、频率、占空比可调

· 时间控制精度：毫秒级，满足常规刺激实验需求

· 控制方式：本地参数设定为主

· 输出稳定性：适合中长时间实验运

高校实验室、科研机构、交叉学科研究平台

· 神经元电磁刺激基础实验

· 神经调控参数探索实验

Synapse EM-16W-P（高精度同步型）

· 额定输出功率：16 W，高稳定电磁脉冲输出

· 时间控制精度：微秒级触发与同步控制

· 触发方式：支持外部硬件触发与同步信号输入

· 刺激模式：支持复杂时序脉冲序列

· 时序一致性：多次刺激间时间抖动小

· 接口扩展：便于与电生理、成像系统联动

神经电生理、脑机接口、闭环刺激研究

· 刺激-记录同步电生理实验

· 闭环神经刺激研究

· 多模态实验系统协同应用

Synapse EM-16W-C（系统集成型）

· 额定输出功率：16 W，可长期稳定运行

· 控制接口：提供标准化控制与通信接口

· 参数调用方式：支持外部程序调用与自动化控制

· 系统兼容性：便于嵌入多通道或多模块系统

· 扩展能力：支持定制化控制逻辑与二次开发

· 工作模式：适合连续、高频实验任务

工程验证、系统级平台搭建、原型设备开发

· 多通道神经调制系统集成

· 自动化实验平台应用

· 工程验证与原型系统开发

参数

描述

传感器

前照式（FI）、背照式（BI）、科学级

有效像素

1600 x 200 , 1600 x 400

像素尺寸

16 μm x 16 μm

图像区域

25.6 mm x 3.2 mm, 25.6 mm x 6.4 mm

输出节点井容量

300000 e-（高灵敏度模式），1300000 e-（电子倍增模式）

记录井深

450000 e-（高灵敏度模式），800000 e-（电子倍增模式）

非线性

Non-linearity (measured at all speeds per camera)

读出噪声（e-）：典型

最大高灵敏度模式：EM关闭电子倍增模式：EM关闭

电子倍增模式：EM打开

50 kHz 1 MHz 3 MHz

2.7 (5) 6.1(9) 8.5(12)

8.0 (15) 23(35) 38(50)

< 1 < 1 < 1

-60C暗电流

<0.0025电子/像素/秒（FI），<0.015电子/象素/秒（BI）

每秒最大光谱

全垂直仓：616，376，ROI模式20行：1475，ROI模式8行（1）：1613

软件可调增益（e-/计数）

可选范围为0.6至4.0（高灵敏度模式），可选范围为3.6至25（电子倍增模式）

电子倍增器增益

1至1000，软件控制

数字化

16位ADC

垂直移动速率

4.9、9.6、19（软件可选）*

+20℃下冷却空气冷却

液冷再循环器

–60°C（保证）, –75°C（典型）

功率要求

AC-DC电源（已提供）

交流输入90-264VAC，47-63Hz，直流输出+9V，最大6.44A
