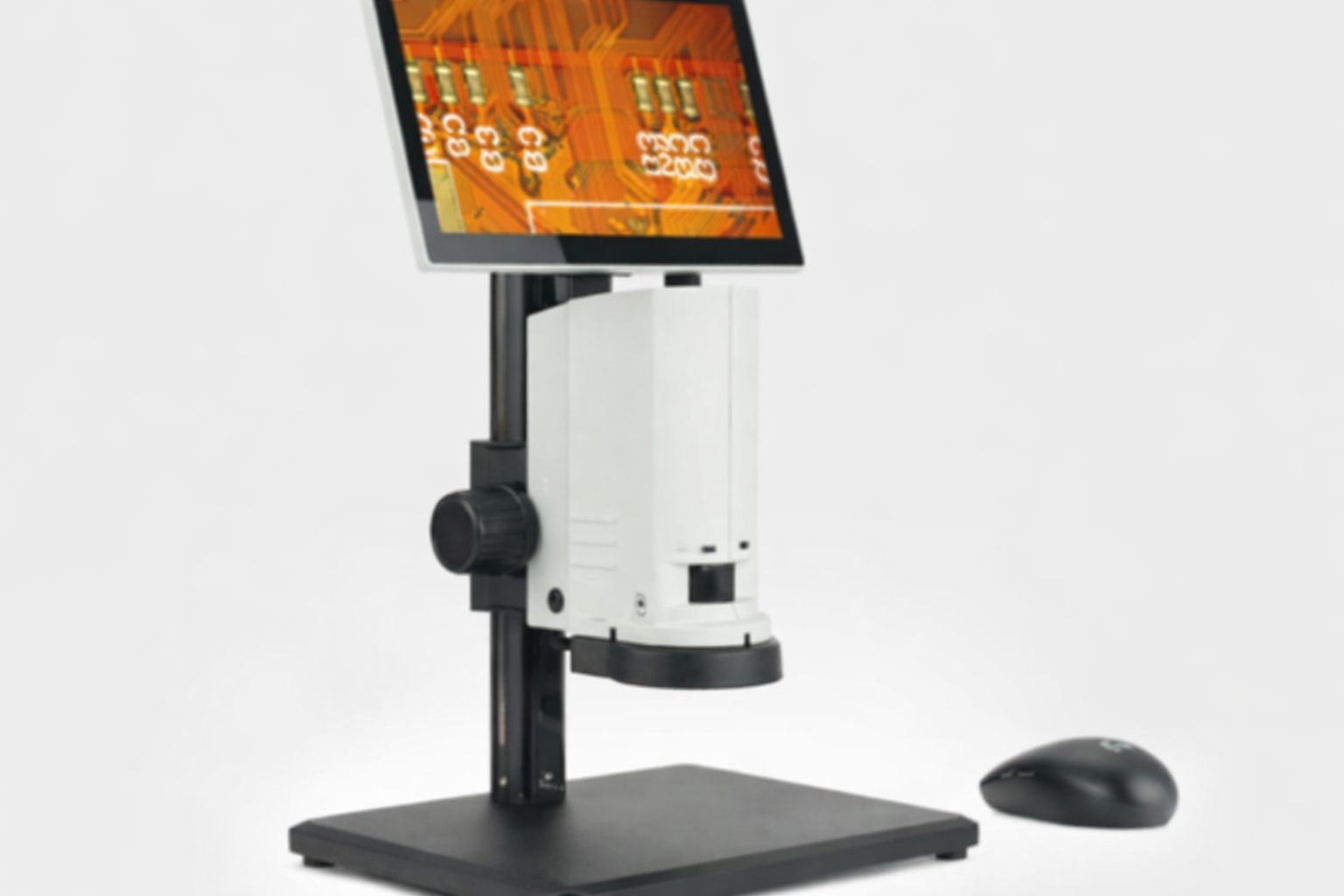

DM-SZ系列视频一体机
一、产品概述
DM-SZ 系列含 DM-SZ7（含 DMSZ7P）与 DM-SZ8 两大核心型号，是艾博纳（ABN)推出的一体化视频显微镜，整合连续变倍光学镜头、高清摄像模组、LED 环形灯与触控显示单元，镜体统一供电，大幅减少线束。DM-SZ7 变倍范围 0.7-5X（变倍比 7:1），配 400 万像素 CMOS 与 10 寸 IPS 触摸屏；DMSZ8 物方视场较 DMSZ7 增 33% 以上，200 万像素 CMOS 搭配 12 寸 1920×1080 屏，帧率达 60fps。可选 0.5X/1X/1.4X 大物镜扩展总放大，225mm 大行程调焦适配不同高度样品，支持 HDMI/USB 输出与存储扩展，广泛用于电子质检、精密装配、科研教学等领域。DM-SZ 系列视频一体机采用紧凑美观的设计，整合了连续变倍光学镜头和高清数码相机，由镜体统一供电给显示屏、相机和环形灯，有效解决了线束问题。用户可按需选择是否带屏。相比传统光学显微镜，DM-SZ 系列具备数码放大、便于观察、数据易保存及智能操作等优势，显著减少长时间使用的疲劳，致力于提供更人性化与舒适的使用体验。
一、产品概述
DM-SZ 系列含 DM-SZ7（含 DMSZ7P）与 DM-SZ8 两大核心型号，是艾博纳（ABN)推出的一体化视频显微镜，整合连续变倍光学镜头、高清摄像模组、LED 环形灯与触控显示单元，镜体统一供电，大幅减少线束。DM-SZ7 变倍范围 0.7-5X（变倍比 7:1），配 400 万像素 CMOS 与 10 寸 IPS 触摸屏；DMSZ8 物方视场较 DMSZ7 增 33% 以上，200 万像素 CMOS 搭配 12 寸 1920×1080 屏，帧率达 60fps。可选 0.5X/1X/1.4X 大物镜扩展总放大，225mm 大行程调焦适配不同高度样品，支持 HDMI/USB 输出与存储扩展，广泛用于电子质检、精密装配、科研教学等领域。DM-SZ 系列视频一体机采用紧凑美观的设计，整合了连续变倍光学镜头和高清数码相机，由镜体统一供电给显示屏、相机和环形灯，有效解决了线束问题。用户可按需选择是否带屏。相比传统光学显微镜，DM-SZ 系列具备数码放大、便于观察、数据易保存及智能操作等优势，显著减少长时间使用的疲劳，致力于提供更人性化与舒适的使用体验。
二、设备参数规格
类别 | DM-SZ7（含 DM-SZ7P） | DM-SZ8 |
DM-SZ8 | 0.7-5X（变倍比 7:1） | 物方视场较 DM-SZ7 增 33% 以上 |
摄像模组 | 1/3” 400 万 CMOS，实时 HDR，内置 16G 存储，支持 SD 卡 | 1/2” 200 万 CMOS，60fps，低噪高对比度 |
显示屏 | 10 寸 IPS 高清触摸屏，角度可调（-5° 至 15°） | 12 寸 1920×1080 高清屏 |
可选大物镜 | 0.5X（WD170mm）、1X（WD105mm）、1.4X（WD100mm） | 0.5X（WD110mm）、1X |
调焦行程 | 225mm（立臂式大平板底座） | 225mm（立臂式大平板底座） |
照明系统 | 56 颗 LED 环形灯，两档分区，内外圈独立控制，色温 5000-5500K | 56 颗 LED 环形灯，亮度可调，色温 5000-5500K |
图像输出 | HDMI、USB2.0、Mini USB2.0，支持无线键鼠 | HDMI、USB2.0，最大支持 128G U 盘存储 |
底座 | 立臂式大平板底座组 | 立臂式大平板底座组 |
三、功能特点
一体化整合与简洁供电：集成光学、相机、显示、照明，镜体统一供电，线束少、空间省、移动便捷，可选带屏 / 不带屏配置。

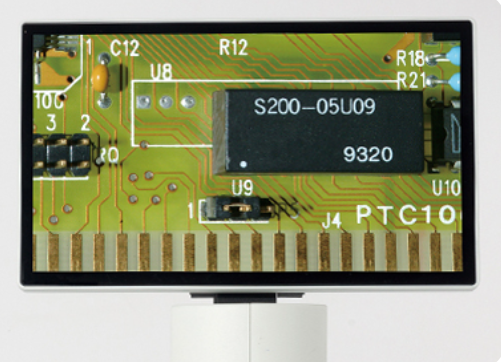

高清成像与流畅显示：DMSZ7 用 400 万 CMOS（30fps+），DMSZ8 用 200 万 CMOS（60fps），高对比度低噪点，实时 HDR，OSD 菜单操作便捷。
宽变倍与灵活调焦：DMSZ7 变倍 0.7-5X，DMSZ8 视场更广；225mm 调焦行程，工作距离最高 170mm，适配多样品高度。
智能分区照明：56 颗 LED 环形灯，内外圈独立控制，斜照明 + 近同轴光提升细节辨识度，亮度可调，适配不同材质样品。

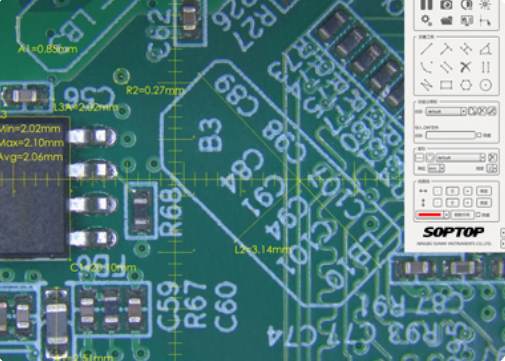

数据管理与扩展：支持 HDMI、USB 多接口输出，内置存储 + SD 卡 / U 盘扩展，测量软件可测长度、面积等，数据易存档追溯。
四、应用场景与领域
电子制造:PCB/SMT 焊点检测、手机主板维修、电子元器件引脚整形与测量、FPC 观察
精密制造:微小零件装配定位、模具磨损检查、汽车零部件缺陷观察、连接器插拔测试
科研与教学:材料微观结构分析、微小样品形态观察、高校实训演示、生物样本初步观察
质检与品控:注塑件毛刺检测、金属零件划痕检查、食品包装密封完整性观察、珠宝瑕疵检测
其他领域:印刷品精细检查、纺织纤维观察、文物修复痕迹观察、电子元件来料检验
五、技术优势
一体化设计：整合多部件，统一供电，解决传统显微镜线束杂乱问题，提升操作效率与环境整洁度。
变倍与调焦适配性强：宽变倍 + 大行程调焦 + 可选大物镜，适配不同尺寸与高度样品，满足全景到细节观察需求。
成像与显示优质：高清相机 + 高帧率 + 实时 HDR，搭配大屏显示，图像清晰流畅，降低视觉疲劳，适配长时间检测。
照明智能高效：两档分区 LED 环形灯，内外圈独立控制，适配不同材质样品，提升细节辨识度与检测准确性。
数据管理便捷：多接口输出 + 存储扩展 + 测量软件，支持数据快速存档、导出与追溯，满足工业质检流程化需求。
