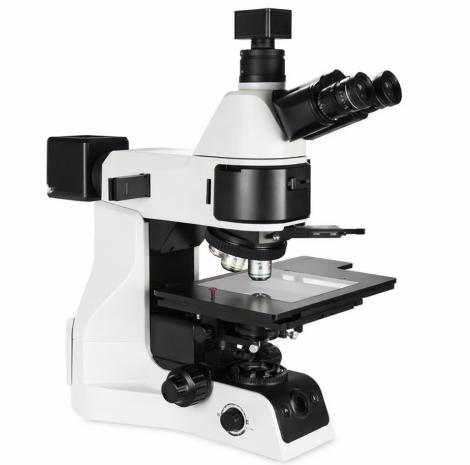

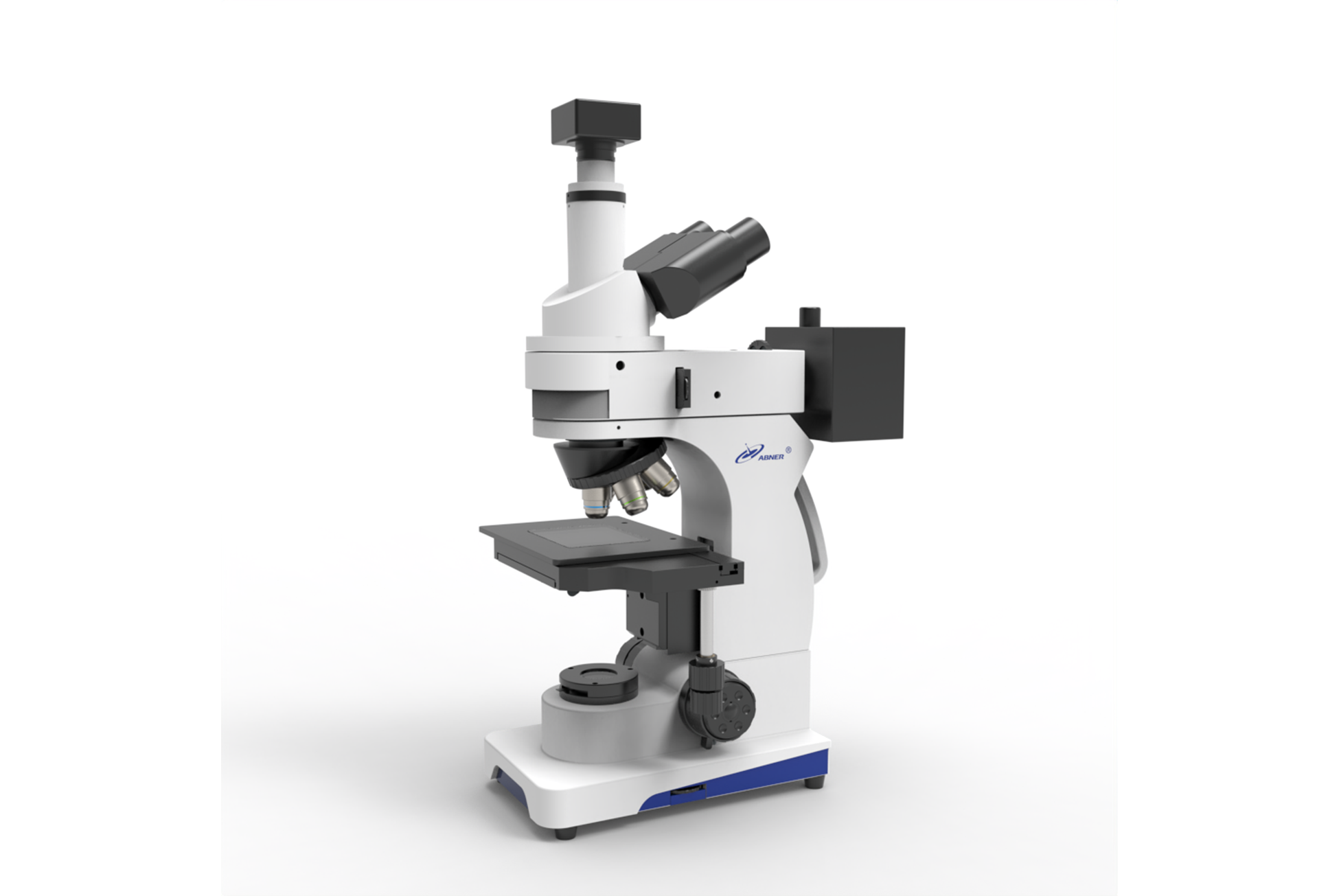

正置金相显微镜
正置金相显微镜是一种经典结构的材料显微分析设备，其物镜位于样品上方，通过反射照明方式对不透明样品进行显微观察。该类显微镜主要用于金属、合金、陶瓷、半导体材料及复合材料的表面组织、晶粒形貌、相分布及缺陷分析。正置结构符合传统显微观察习惯，操作直观，光路稳定，是科研实验室与工业检测领域中应用最为广泛的金相显微镜类型之一。
技术参数
1、光学参数
目镜：大视野无色差 SW10XФ22mm。
物镜：无限远长距平场消色差物镜，含 LMPIan5X/0.12 DIC（工作距离 15mm）等多款，数值孔径和 工作距离各异 。
2、观察系统：
DIC 观察系统适用于部分物镜；
三目镜筒 30° 倾斜，双目镜组。
照明参数
落射照明：12V 50W 卤素灯，亮度与灯位置可调，内置视场光栏等多种配件。
透射照明：卤素灯照明，内置视场光栏，可上下升降滤色片等。
3、机械参数
调焦机构：粗微动同轴调焦，微动格值 2μm，带锁紧和限位装置。
载物台：双层机械移动式，尺寸210mmX140mm，移动范围63mmX50mm。
转换器：五孔（内向式滚珠内定位）。
正置金相显微镜是一种经典结构的材料显微分析设备，其物镜位于样品上方，通过反射照明方式对不透明样品进行显微观察。该类显微镜主要用于金属、合金、陶瓷、半导体材料及复合材料的表面组织、晶粒形貌、相分布及缺陷分析。正置结构符合传统显微观察习惯，操作直观，光路稳定，是科研实验室与工业检测领域中应用最为广泛的金相显微镜类型之一。
技术参数
1、光学参数
目镜：大视野无色差 SW10XФ22mm。
物镜：无限远长距平场消色差物镜，含 LMPIan5X/0.12 DIC（工作距离 15mm）等多款，数值孔径和 工作距离各异 。
2、观察系统：
DIC 观察系统适用于部分物镜；
三目镜筒 30° 倾斜，双目镜组。
照明参数
落射照明：12V 50W 卤素灯，亮度与灯位置可调，内置视场光栏等多种配件。
透射照明：卤素灯照明，内置视场光栏，可上下升降滤色片等。
3、机械参数
调焦机构：粗微动同轴调焦，微动格值 2μm，带锁紧和限位装置。
载物台：双层机械移动式，尺寸210mmX140mm，移动范围63mmX50mm。
转换器：五孔（内向式滚珠内定位）。
二、功能特点
正置金相显微镜通常采用无限远校正光学系统，能够有效消除像差，保证在不同倍率下获得高分辨率、高对比度的成像效果。显微镜支持明场、暗场、偏光、微分干涉等多种观察方式，可满足不同材料和不同组织特征的分析需求。模块化设计便于配置数码成像系统、图像分析软件及自动化控制模块，适合多种实验和检测场景。
三、 应用场景与领域
在材料科学研究中，正置金相显微镜被广泛用于金属及合金的晶粒尺寸测量、相结构分析和热处理工艺评估。在高校和科研院所中，该设备是金相实验教学和基础科研的重要工具。在工业领域，正置金相显微镜常用于原材料检验、工艺质量控制及失效分析，为产品质量评估提供可靠依据。
四、技术优势
正置结构使光路设计更加成熟稳定，适合高倍率精细观察；对样品尺寸和形状要求相对灵活，适合常规金相制样样品；系统扩展性强，便于后期升级和功能拓展；维护成本低，适合长期高频使用。
