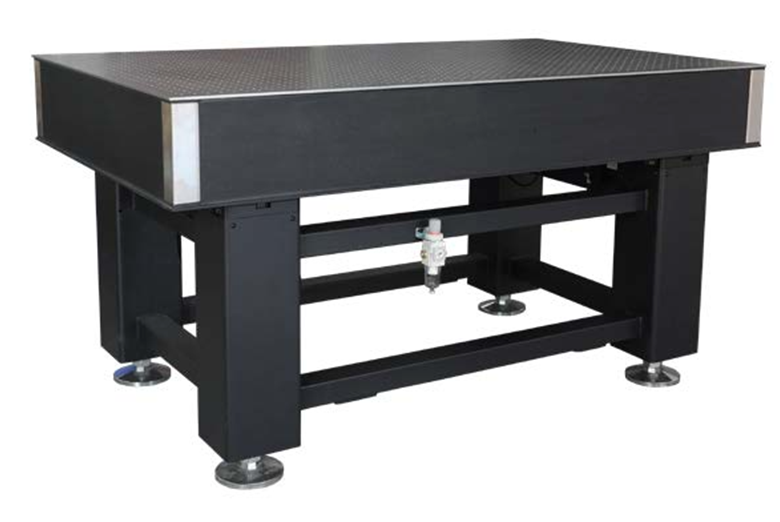

阻尼隔振光学平台
一、产品概述
阻尼隔振光学平台是一种基于压缩空气气浮隔振原理的高精度光学实验基础平台，主要用于隔离外界环境振动、地面噪声及结构共振对精密实验的干扰。通过气浮支撑系统，使平台在近似“悬浮”状态下工作，从而显著降低低频和中高频振动对光学系统稳定性的影响。该类平台广泛应用于光学成像、光谱分析、激光技术、微纳加工、精密测量等领域，是高稳定性光学实验系统的核心基础设施之一。
一、产品概述
阻尼隔振光学平台是一种基于压缩空气气浮隔振原理的高精度光学实验基础平台，主要用于隔离外界环境振动、地面噪声及结构共振对精密实验的干扰。通过气浮支撑系统，使平台在近似“悬浮”状态下工作，从而显著降低低频和中高频振动对光学系统稳定性的影响。该类平台广泛应用于光学成像、光谱分析、激光技术、微纳加工、精密测量等领域，是高稳定性光学实验系统的核心基础设施之一。
二、功能特点
1.高效振动隔离能力
采用多点气浮隔振结构，对低频（<5 Hz）和中高频振动具有优异的隔离效果，有效抑制地面振动传递。
2.高刚性平台结构
平台通常采用蜂窝夹层或高阻尼复合结构设计，在保证高阻尼特性的同时兼顾整体刚性，减少平台自身形变。
3.优异的水平与稳定性调节

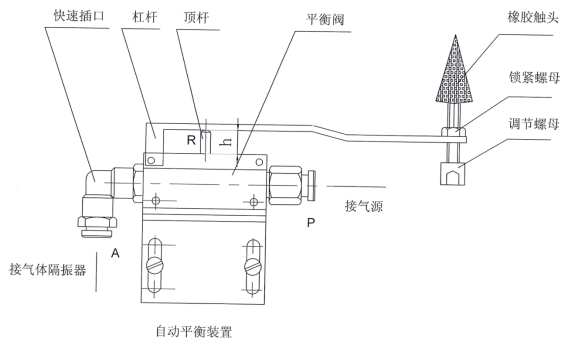

配备精密气浮调平阀或自动调平系统，可实现平台在微米级高度变化下的稳定水平控制。
4.标准化光学安装接口
台面加工标准光学安装孔阵（如M6/M8螺纹阵列），便于各类光学器件、支架和实验模块的快速搭建与调整。
5.模块化与可扩展设计
支持不同尺寸、不同承载能力的平台组合使用，可根据实验需求灵活扩展或重构系统布局。
三、应用场景与领域
1. 光学与光子学研究

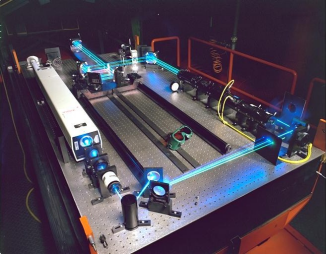

·激光干涉实验
·非线性光学与超快光学
·共聚焦、超分辨显微成像
2. 光谱与精密测量
·拉曼光谱、红外光谱
·干涉测量与位移测量
·光学频率稳定与校准系统
3. 微纳加工与器件制备
·激光直写与曝光系统
·微纳结构加工与检测
·半导体与二维材料实验
4. 教学与科研平台
·高校基础与进阶光学实验
·国家级与省部级重点实验室
四、技术优势
1.低频隔振性能突出
相较于被动橡胶隔振或弹簧隔振结构，气浮隔振在低频区域具有更显著的衰减效果，特别适合对环境敏感的高精度实验。
2.重复性与长期稳定性好
气浮系统在长期使用中性能衰减小，平台姿态和隔振效果具有良好的重复性。
3.适应复杂实验环境
可在人员走动、设备启停等复杂实验室环境中保持实验系统稳定运行。
4.承载能力与精度兼顾
在实现高隔振性能的同时，平台仍具备较高的承载能力，适合搭载多光路、大体积光学系统。
5.兼容多类精密系统

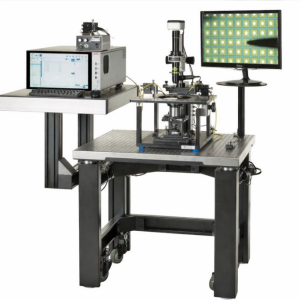

可与光学显微镜、激光系统、真空腔体、扫描平台等设备协同使用，适配性强。
气浮光学平台（Air Bearing Optical Table）是一种用于高精度光学实验的稳定平台，广泛应用于科学研究和精密测量领域，尤其是在要求极高稳定性和低振动的实验中。
高精度稳定性：气浮平台能够有效地隔离外部震动，保持平台的平稳性，从而保证精密仪器或实验的稳定性。
• 无机械接触：由于平台悬浮在空气中，因此没有传统的机械接触，减少了摩擦和磨损。
• 抗振动能力强：气浮平台通常配备有自动调节系统，可以自动补偿由于环境变化或设备运行产生的微小偏移。
• 高承载能力：虽然这种平台对震动的隔离效果非常好，但通常也能承载一定重量的实验设备。
• 长时间使用稳定性：由于没有物理接触，气浮光学平台几乎不受磨损影响，能够维持长时间的高稳定性。
五、技术参数
1. 平台尺寸
常见尺寸：
1000 mm × 1000 mm
1200 mm × 1200 mm
1500 mm × 1500 mm
2000 mm × 1000 mm
定制尺寸：根据用户需求可以定制。
厚度：平台厚度约为 75 mm - 150 mm，具体厚度依平台的尺寸和设计而有所不同。
2. 载重能力
总载重：承载能力为 500 kg。
3. 平面度 (Flatness)
平面度 ±5 μm 。
4. 振动隔离性能 (Vibration Isolation)
隔振效率： 1 Hz 以隔振效果为 99%。
5. 气浮支撑系统
工作气压： 0.5 MPa 气压
气流量：60 L/min 。
噪音水平：50 dB
6. 调节精度
高度调节精度： 0.01 mm - 0.1 mm。
水平调节精度： ±1 arcmin 。
