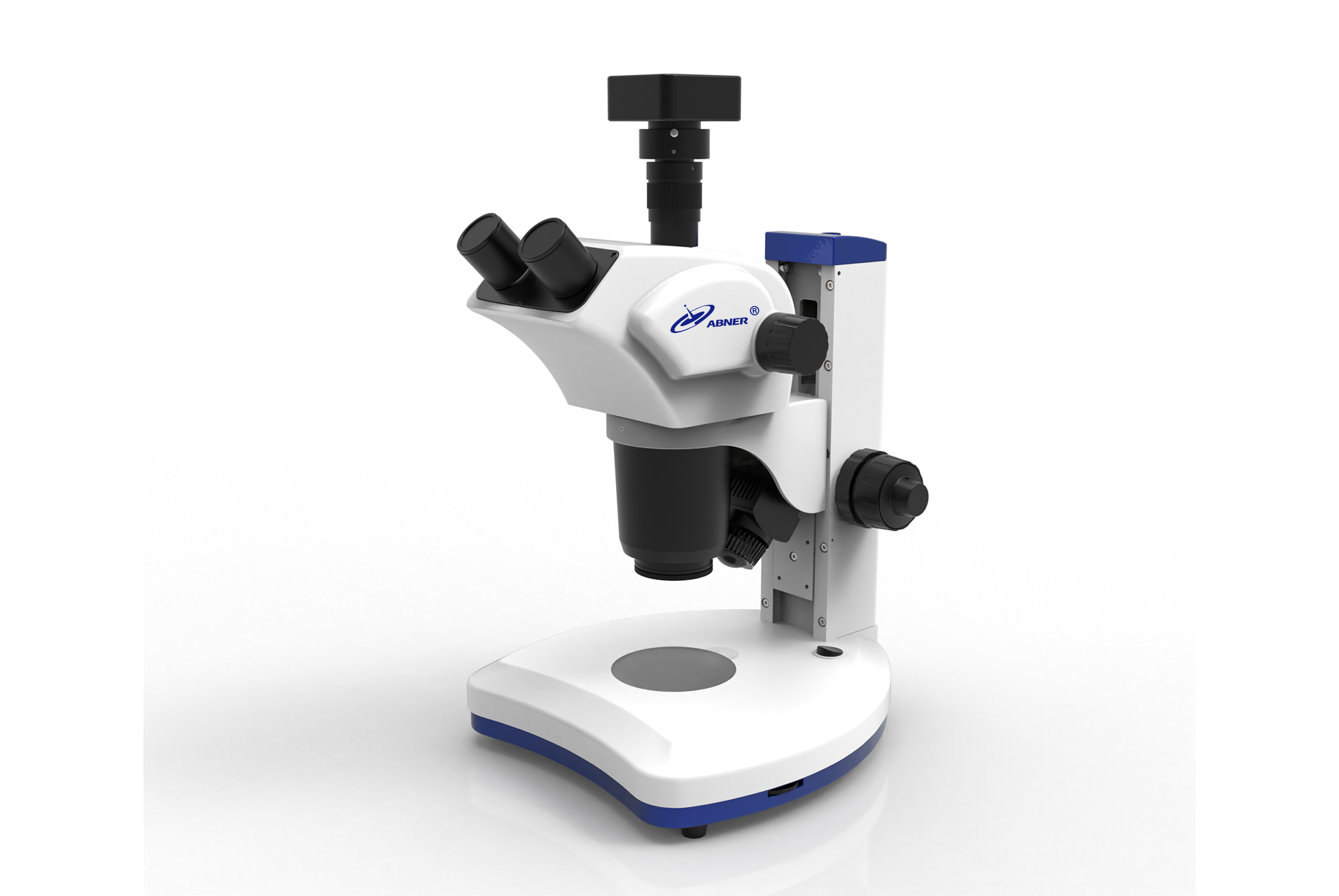

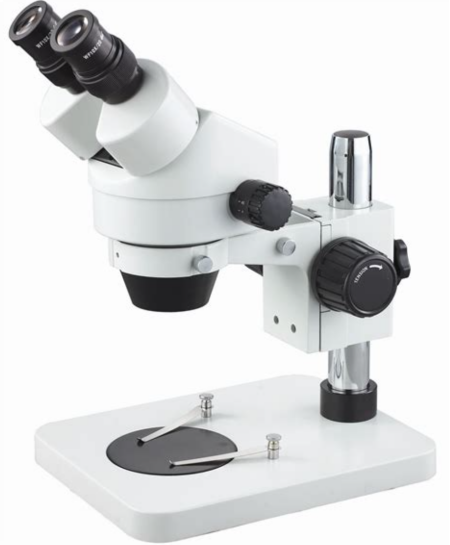

体式显微镜

一、产品概述

体式显微镜（又称立体显微镜）是一种以低倍率、大景深和立体成像为主要特点的显微观察设备，通过左右双光路成像，为操作者提供真实的三维立体视觉效果。

该类显微镜适用于对样品整体形貌、空间结构及操作过程进行观察，广泛应用于生物解剖、工业检测、精密装配、材料分析及教学实验等领域，是科研与工业场景中常用的基础光学观察工具。

技术参数

1、光学参数：

目镜为广角目镜WF10X，视场数22；物镜是连续变倍物镜，变倍范围0.7 - 6.3 （变倍比1：9），工作距离110mm；总放大倍数7X -63X，视场范围Ф33.8 - Ф3.49。

2、机械参数：

调焦有效行程83mm，底座尺寸310mmX280mm 。

照明参数：上光源为3W 高亮度LED，下光源为 5W 高亮度LED 。

产品详情 ✓

一、产品概述

技术参数

1、光学参数：

目镜为广角目镜WF10X，视场数22；物镜是连续变倍物镜，变倍范围0.7 - 6.3 （变倍比1：9），工作距离110mm；总放大倍数7X -63X，视场范围Ф33.8 - Ф3.49。

2、机械参数：

调焦有效行程83mm，底座尺寸310mmX280mm 。

照明参数：上光源为3W 高亮度LED，下光源为 5W 高亮度LED 。

二、功能特点

1. 立体成像光学系统：采用双光路设计，提供真实立体视觉效果，便于观察样品的空间结构与层次关系；

2. 大景深与宽视场：在低倍率条件下即可获得较大的景深范围，适合观察样品整体形貌；

3. 连续变倍或定倍配置：支持连续变倍或多档定倍设计，满足不同观察精度需求；

4. 良好的人机工效设计：观察筒角度合理，调焦与变倍操作顺畅，适合长时间使用；

5. 丰富的附件与扩展能力：可搭配多种照明方式、相机接口及辅助支架，扩展应用场景。

三、应用场景与领域

1. 生物学领域中的动植物样品解剖与整体形态观察；

2. 工业检测中的电子元器件、焊点及精密零部件外观检查；

3. 精密装配与维修过程中的实时观察与操作辅助；

4. 材料科学中宏观结构与表面缺陷的初步分析；

5. 高校教学实验与基础科研平台建设。

四、技术优势

1. 立体成像效果直观，操作性强。体式显微镜通过双目立体成像方式，使操作者能够直观感知样品的空间位置关系，特别适合需要边观察边操作的应用场景。

2. 景深大、视野宽，适合整体观察。相较于高倍率显微系统，体式显微镜在低倍率下即可获得清晰、完整的样品视野，便于快速定位与整体评估。

3. 光学结构稳定，成像质量可靠。成熟的光学设计与稳定的机械结构相结合，保证在长期使用过程中成像一致性与可靠性。

4. 系统扩展性强，适用范围广。可灵活配置环形光、同轴光、侧光等多种照明方式，并支持数码相机接入，满足记录、分析及展示需求。

5. 兼顾科研、工业与教学应用。体式显微镜在性能与操作复杂度之间取得良好平衡，既可满足科研与工业检测需求，也适合教学和演示使用。

五、典型应用案例
